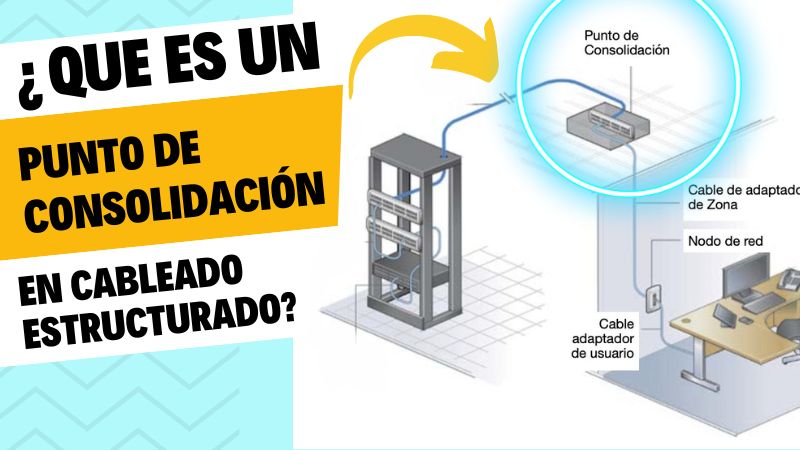

En la instalación de un cableado estructurado para redes de voz, datos, cctv o WiFi es importante conocer que en ocasiones podrían requerirse de puntos de consolidación para una mejor administración del cableado a futuro. Pero ¿qué es y qué significa un punto de Consolidación?
🔈🔈🔈También puedes escuchar este blog en formato podcast a continuación:🔈🔈🔈
Punto De Consolidación
Para comprender la razón de ser y utilidad de un punto de consolidación es importante saber cómo y para que funciona un Panel de Parcheo.
En sí mismo, un rematado de cableado estructurado en un Panel de Parcheo es un Punto de Consolidación, pues es una manera de “consolidar” u organizar todo el cableado estructurado horizontal en un punto donde sea más fácil su manipulación y orden.
Pero cuidado⚠️, rematar un panel de parcheo implica romper la dinámica del trenzado de los cables cuyo fin es evitar interferencias electromagnéticas. Esto quiere decir que si el trenzado del cable se altera, se abre una posibilidad para ingreso de “ruido” o interferencias.
Aun así, rematar un panel de parcheo es aceptable y necesario 😅 si se hace de manera profesional, evitando al máximo que el trenzado de cada par se altere. No solo eso, las normas internacionales de Cableado Estructurado permiten que existan hasta 4 puntos de remate en la trayectoria, que si bien, evitarlos sería deseable también permiten flexibilidad en algunos escenarios.
Ejemplos de Puntos de Consolidación
Un punto de remate sería en el Panel de Parcheo donde los cables de red convergen para dejarse definitivos y de ahí interconectarse a otros equipos como switches.
Un segundo punto de remate sería en el Nodo de Red, donde el usuario se conectará al cable a través de un cable corto hacia la placa en el muro.
Ahora, imaginemos el siguiente escenario: Un cliente solicita un cableado estructurado para una área de Capacitación donde habrá 50 computadoras, pero de antemano sabe que al concluir la capacitación esos lugares se convertirán en una oficina de Contabilidad. Si realizamos todo un cableado para 50 computadoras y después el cliente quiere reubicar los nodos para una distribución de mesas diferentes probablemente muchos cables no alcanzarán o se desperdiciará mucho cable, incluso podría ser necesario recablear de nuevo algunos nodos.

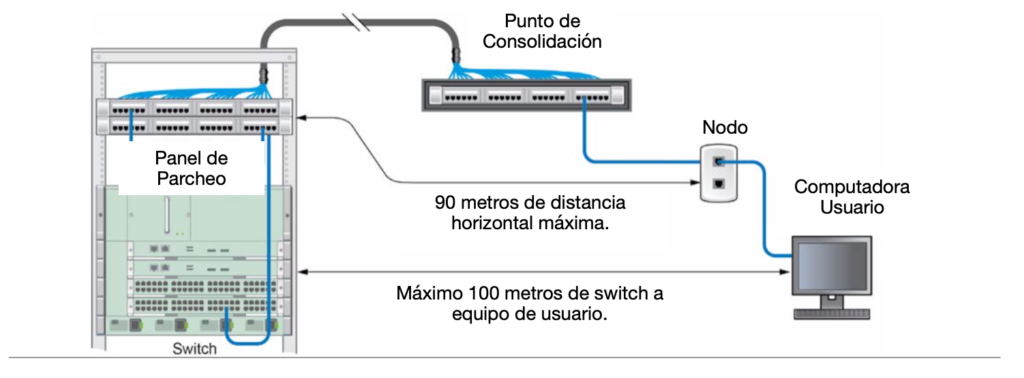

Una forma de evitar esto es a través de un tercer punto de remate que podría ser un panel de parcheo cerca de esa zona donde a su vez se vuelvan a rematar todos los cables de red pero si en un futuro las condiciones cambian no será necesario recablear todo de nuevo, solo se cambiarían los cables desde ese Punto de Consolidación hacia las nodos de red de usuario:
Es muy importante considerar que las limitaciones de Cableado Estructurado continuan siendo válidas, es decir, la extensión del cable de red no debe superar los 100 metros desde equipo a equipo (incluyendo los cables de parcheo).
Un punto de consolidación también podría usarse para casos donde, en lugar de conectar a usuarios, se requiera conectar Antenas, puntos de acceso, Sensores, Cámaras PoE, Lámparas LED PoE u otros dispositivos IoT donde no se requiera terminar en Jack con nodo sino llegar al dispositivo con cable de parcheo terminado en Plug.
Los puntos de consolidación no son obligatorios. Es más, deberían evitarse en lo posible pues cada punto de remate afecta aunque sea un poco el trenzado, sin embrago son válidos y se permiten cuando se requiere tener una instalación de red de voz, datos, cctv o wifi con cierto grado de flexibilidad sobre todo cuando la inversión es costosa y la posibilidad de cambios futuros es alta.
