Respuesta rápida: un patch cord (cable de parcheo) es un cable de red corto, de cable multifilar (stranded) y con conectores RJ45 de fábrica en ambos extremos, que conecta los puertos del panel de parcheo con el switch o con el equipo del usuario. Es la única parte de la red pensada para moverse: el cableado fijo (de sólido) termina en el panel y el patch cord hace la conexión flexible. Debe ser de la misma categoría que el resto de la red (Cat6 con Cat6, Cat6A con Cat6A) y, según TIA-568, los cordones de los dos extremos no deben sumar más de 10 metros.
Seguramente conoces éste cable y lo has usado en tu casa para conectar equipos a tu router de internet, pero en el mundo de las redes ethernet éste cable se le conoce para un propósito como Cable de Parcheo o Patch Cord…
¿Qué Es Un Cable De Parcheo / Patch Cord En Redes?
El Patch Cord o Cable de Parcheo es el Cable de Red que va del Panel de Parcheo al equipo activo como podría ser un Switch o otro Panel de parcheo en el caso de un Cross Connect, ¿pero qué función tiene?
En términos prácticos es un cable de red de corta distancia con pares trenzados de cobre equivalentes al del resto de la red pero con 2 puntas de cada extremo terminadas con conectores tipo RJ45:
¿Para Qué Sirve Un Cable De Parcheo – Patch Cord?
Como explicamos en nuestro blog “¿Qué es un Panel de Parcheo?”, el objetivo del Panel de Parcheo es evitar que los extremos de la red tengan movimiento físico y el Cableado Estructurado quede fijo con la menor intervención posible. Comentamos también que para conectar usuarios y equipos desde el Panel de Parcheo o desde el nodo o punto de acceso a la red se usaban Cables de Parcheo (del lado del Panel) y Cables Adaptadores de Usuario del lado del cliente (usuario).

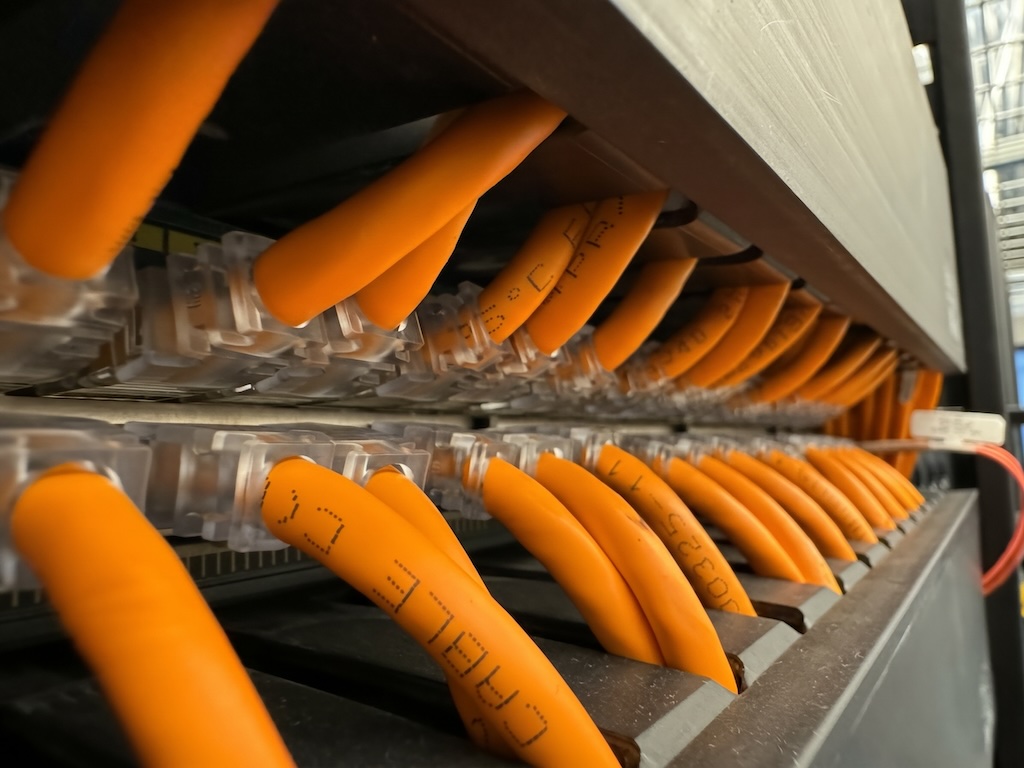

El Cable de Parcheo sirve entonces para conectar esa salida del Panel hacia otro equipo que podría ser un Switch (¿Qué es un Switch Ethernet?) o podría ser incluso otro Panel de Parcheo en el caso de un Cross Connect. Lo importante es que éste Cable de Parcheo es el que se asume podría tener cierto movimiento para intercambiar entre puertos según los requerimientos de la red y de los usuarios.
Del lado del usuario el Patch Cord o Cable de Parcheo técnicamente debería llamarse Line Cord o cable adaptador de usuario, sin embargo para fines prácticos es exactamente el mismo cable con la diferencia que para usuario podría ser de una mayor distancia para librar muebles, escritorios, etc.
Tipos De Cable De Parcheo / Patch Cord
- Cable Crossover: Es un cable donde los pares trenzados llegan con una inversión que permite que de forma nativa los pares de cobre que llevan la información transmitan por un extremo y reciban por el otro, esto era necesario hace algunos años para que las tarjetas de red se comunicarán por el par correcto, sin embargo hoy en día las tarjetas de red hacen el cambio de forma electrónica y transmiten y reciben de forma automática.
- Cable Straight: Es un Cable donde los pares trenzados llegan exactamente igual de un extremo a otro del cable en su terminación a Plug RJ45.
- Cable U/UTP – Unshielded cable, unshielded twisted pairs. Cable sin blindaje exterior y sin blindaje en los pares de cobre.
- F/UTP – Foil shielded cable, unshielded twisted pairs. Cable con blindaje exterior pero sin blindaje en los pares de cobre.
- U/FTP – Unshielded cable, foil shielded twisted pairs. Cable sin blindaje exterior pero con blindaje en los pares.
- S/FTP – braided shielded cable, foil shielded twisted pairs. Cable con blindaje trenzado y con blindaje de cada par trenzado.
- Cable Tipo Stranded. ¿Qué es un Cable tipo Stranded?
- Cable Tipo Sólido.
- Bonded Patch Cord. Cable con pares pegados, ideal para evitar la interferencia NEXT. Para saber más sobre Bonded Pair da click aquí.
Patch cord vs patch panel vs cable de red: ¿cuál es la diferencia?
Son tres piezas del mismo sistema y se confunden mucho:
| Elemento | Qué es | Tipo de cable | ¿Se mueve? |
|---|---|---|---|
| Cable horizontal (enlace permanente) | El cable que va dentro de tubería o charola desde el site hasta el nodo de cada escritorio, cámara o access point. | Sólido (solid), hasta 90 m | No. Se instala una vez. |
| Patch panel (panel de parcheo) | El panel del rack donde termina cada cable horizontal en un puerto numerado. | No es un cable: es el punto de terminación | No. Va fijo en el rack. |
| Patch cord (cable de parcheo) | El cable corto que une un puerto del panel con un puerto del switch, o el nodo con la computadora. | Multifilar (stranded), de fábrica | Sí. Es lo que se conecta, desconecta y reacomoda. |
Por eso se dice que el patch cord es un consumible: si se daña se cambia en segundos, sin tocar el cableado que está dentro de la pared.
¿Qué largo debe tener un patch cord?
La norma ANSI/TIA-568 define el canal completo en un máximo de 100 metros: hasta 90 m de cable horizontal fijo y hasta 10 m sumando los cordones de ambos extremos (el patch cord del rack más el cable del usuario). En la práctica:
- En el rack: usa el largo justo para llegar del panel al switch sin tensión ni sobrantes. Normalmente 0.5 a 1 m (1 a 3 pies) si el switch está junto al panel.
- Del nodo al equipo: 1 a 3 m suelen ser suficientes. Si necesitas más, es señal de que el nodo quedó mal ubicado.
- Evita los rollos: un patch cord de 5 m enrollado detrás del rack no mejora nada; estorba la ventilación y complica el mantenimiento.
Cómo elegir el patch cord correcto
- Misma categoría que la red. Un patch cord Cat5e en una red Cat6 se convierte en el eslabón débil del canal. Si tu cableado está certificado en Cat6A, el patch cord también debe ser Cat6A.
- De fábrica, no hecho en sitio. Los patch cords armados con pinzadora y plug no alcanzan el desempeño de uno ensamblado y probado en fábrica, sobre todo en Cat6 y Cat6A. Para garantías extendidas del fabricante (como las de Belden) se exigen cordones de la misma marca.
- Multifilar (stranded). Aguanta el movimiento. El cable sólido es para la instalación fija; si se usa como patch cord se fractura con el uso.
- Blindado solo si la red es blindada. Un patch cord F/UTP o S/FTP sirve si todo el canal es blindado y está aterrizado. En una red UTP no aporta.
- Slim (28 AWG) para racks muy densos. Son más delgados y facilitan el peinado en switches de 48 puertos, pero la norma reduce el largo permitido, así que se usan para tramos cortos dentro del rack.
- Colores con criterio. No hay un estándar universal, pero sí conviene uno propio: por ejemplo, azul para datos, amarillo para cámaras, rojo para enlaces críticos. Documéntalo en tu memoria de etiquetado.
Errores comunes con los patch cords
- Comprar el más barato para una red que se certificó con una marca de calidad: el canal se degrada y pierdes la garantía.
- Doblarlos en ángulos cerrados o apretarlos con cinchos de plástico: deforman los pares y aumentan la diafonía (NEXT).
- No etiquetarlos: en un rack con 100 cables, un patch cord sin etiqueta convierte una tarea de 1 minuto en una de 1 hora.
- Usar crossover hoy en día: las tarjetas de red modernas negocian solas (Auto MDI-X), así que todos los patch cords deben ser directos (straight).
Patch Cord Traceable
En instalaciones grandes, a veces es difícil determinar a donde va cada cable de red, sobre todo para personal de nuevo ingreso que no conoce una instalación. En éstos casos, vale la pena hacer un apartado sobre un cable de parcheo que es muy práctico, el patch cord traceable o con led indicador.
Éste tipo de cable de parcheo cuenta con un led que enciende en cada extremo al oprimir un pequeño botón y sin necesidad de desconectar se puede identificar rápidamente el extremo opuesto:
Conclusiones
El Cable de Parcheo o Patch Cord es la continuación de la red posterior al Panel de Parcheo y Nodo (salida de datos), es el último paso entonces entre tarjetas de red en un entorno de red flexible. Se le puede considerar un consumible, un segmento de la red que podría reemplazarse con el tiempo según su uso o manipulación.
Es deseable que el Cable de Parcheo – Patch Cord sea de la misma categoría y características que del resto del cable de red para que de punta a punta se tenga una Cableado Estructurado óptimo.
