Si eres arquitecto, probablemente aprendiste a diseñar instalaciones eléctricas, hidráulicas, sanitarias y de gas. Pero hay una instalación que hoy es tan importante como el agua caliente y que rara vez aparece en los planes de estudio: el cableado estructurado — lo que en la industria se conoce como instalación de Voz y Datos.
Internet, Wi-Fi, cámaras de seguridad y controles de acceso: todos estos sistemas dependen de una red de cables que debe planearse desde el plano arquitectónico, no improvisarse al final de la obra.
¿Por qué importa esto en el diseño arquitectónico?
Cuando un Instalador de Cableado Estructurado llega a una obra terminada sin haber contemplado el cableado estructurado en el diseño, el resultado suele ser tubería expuesta, perforaciones improvisadas en trabes y losas, plafones que no se pueden abrir y una instalación que el cliente rechazará, pero te aseguro que lo primero por lo que preguntará es por Internet al llegar a su nueva y recién construida casa..

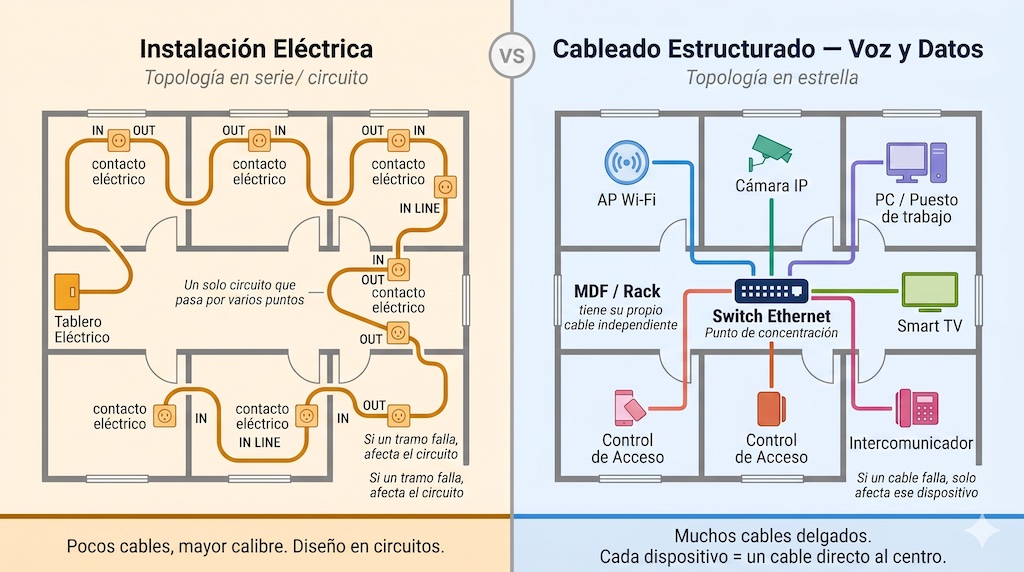

Voz y Datos no es cableado eléctrico: la diferencia fundamental
El error más común que vemos en proyectos es que el arquitecto — o el electricista — trata la instalación de Voz y Datos igual que la eléctrica. No es lo mismo. Son dos lógicas completamente distintas.
| Característica | Instalación eléctrica | Voz y Datos (cableado estructurado) |
| Topología | Serie / circuitos | Estrella — todos los cables van al centro |
| Punto de control | Tablero eléctrico principal o por zonas | Un solo cuarto de telecomunicaciones idealmente |
| Cantidad de cables | Pocos, de mayor calibre | Muchos cables por dispositivo |
| Tolerancia a doblez | Alta (cable flexible) | Baja — un doblez excesivo daña el rendimiento |
| Especialista requerido | Electricista certificado | Instalador de cableado estructurado certificado |
| Momento de diseño | Durante proyecto ejecutivo | Desde anteproyecto — define espacios y tuberías |
NOTA IMPORTANTE: El cableado de Voz y Datos no lo instalan los electricistas. Son especialistas distintos, con certificaciones distintas y herramientas distintas. Incluir a un integrador de cableado estructurado en tu equipo desde el diseño puede ahorrarte semanas de correcciones y costos imprevistos.

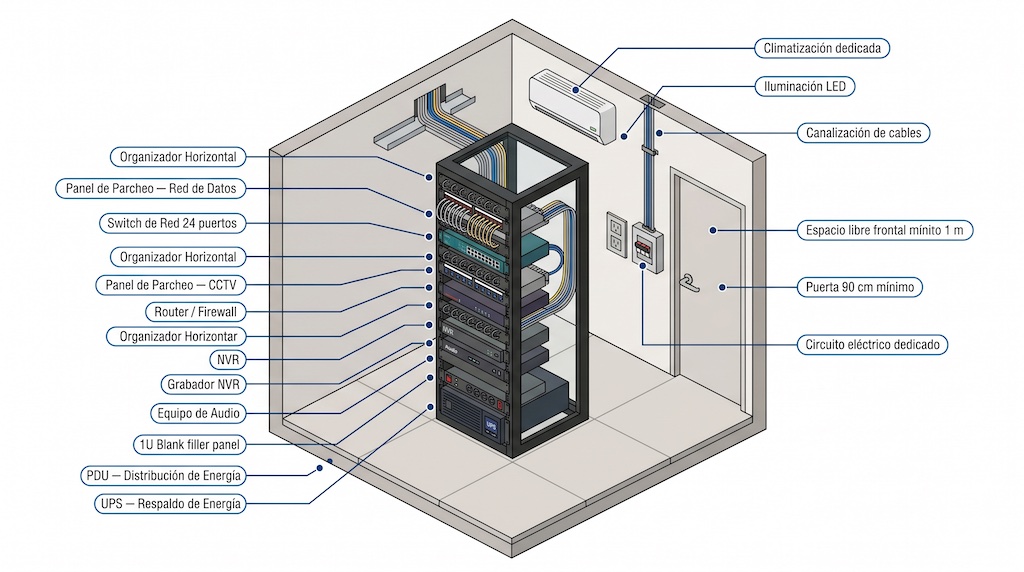

El cuarto de telecomunicaciones: el corazón del sistema
Todo sistema de Voz y Datos necesita un punto de centralización. En la industria se llama cuarto de telecomunicaciones, MDF (Main Distribution Frame), se le puede conocer como “SITE” o simplemente el cuarto de datos. Es el equivalente al tablero eléctrico — pero para internet, Wi-Fi, cámaras y en residencial también se suele usar para Audio.
¿Qué va dentro del Site o MDF?
Dentro de este cuarto se instala un rack o gabinete donde se montan:
- Switch de red — el cerebro que conecta todos los dispositivos
- Patch panel — el panel donde llegan y se organizan todos los cables
- Equipos Wi-Fi (controlador de APs en proyectos grandes)
- NVR o grabador de cámaras — si hay sistema de videovigilancia
- UPS — para proteger el equipo de cortes de luz
- Equipos de audio y automatización — en proyectos residenciales de alto nivel
¿Qué necesita el espacio físico poniendo de ejemplo un caso Residencial?
Este cuarto tiene requerimientos mínimos que deben quedar en planos desde el diseño arquitectónico, idealmente de acceso restringido:
| Requerimiento | Especificación mínima recomendada |
| Superficie | Mínimo 1.5 m² por rack (idealmente 3 m² para manipulación frontal y trasera) |
| Acceso | Puerta de al menos 90 cm — los racks tienen que entrar |
| Climatización | Aire frío independiente o mini-split dedicado. Forzoso para Empresarial, altamente deseable para residencial. Nunca un cuarto caliente. |
| Energía eléctrica | Circuito dedicado de 20 A. Tierra física independiente |
| Iluminación | Buena iluminación para mantenimiento — no debe ser el cuarto de limpieza ni de lavado. |
| Ubicación ideal | Planta baja o sótano seco, cerca de la acometida de internet, alejado de humedad y calor |
| Ruido | Importante mencionar que los equipos de comunicaciones suelen hacer ruido por ventiladores internos. En residencial puede ser incomodo el ruido por lo que nunca deben estar dentro de una habitación. |

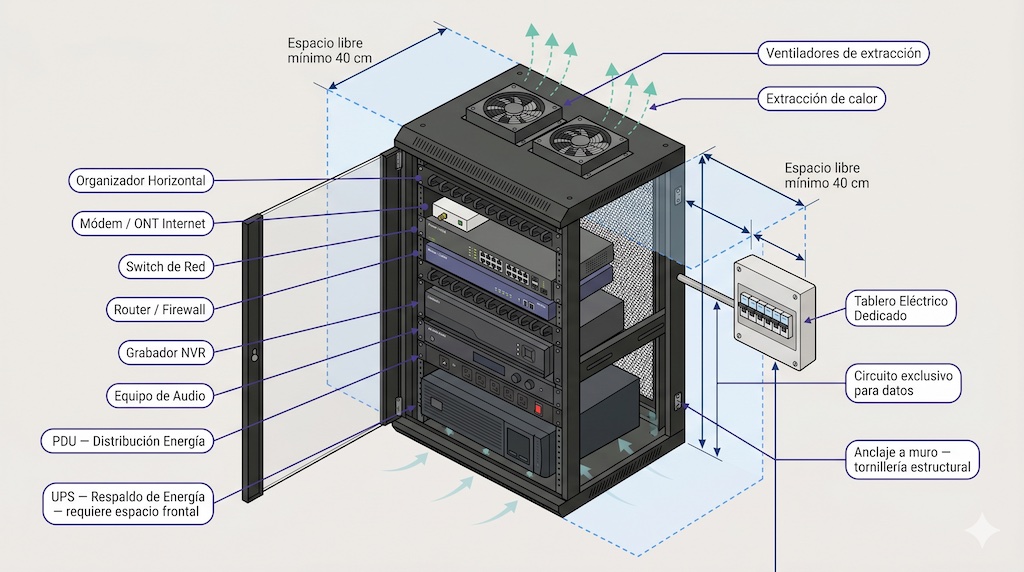

Sin embargo, en proyectos pequeños, puede optarse por dar menos espacio y montar un gabinete en un lugar alejado De Fuentes de luz solar y calor, de preferencia en algún lugar con buena ventilación:
Éstos gabinetes se pueden fijar a muro pero es importante considerar un espacio lateral para facilitar la manipulación del cable y conectorización interna ya que los modelos laterales usualmente se pueden desmontar para fines de mantenimiento.
La acometida: dale a tu cliente dos entradas de internet
La acometida es la tubería que conecta el cuarto de telecomunicaciones con el proveedor de internet (la calle). Es el primer cable que entra a la casa u oficina — y considerarlo a tiempo evitará muchos dolores de cabeza e improvisaciones de mala calidad y mala apariencia después.

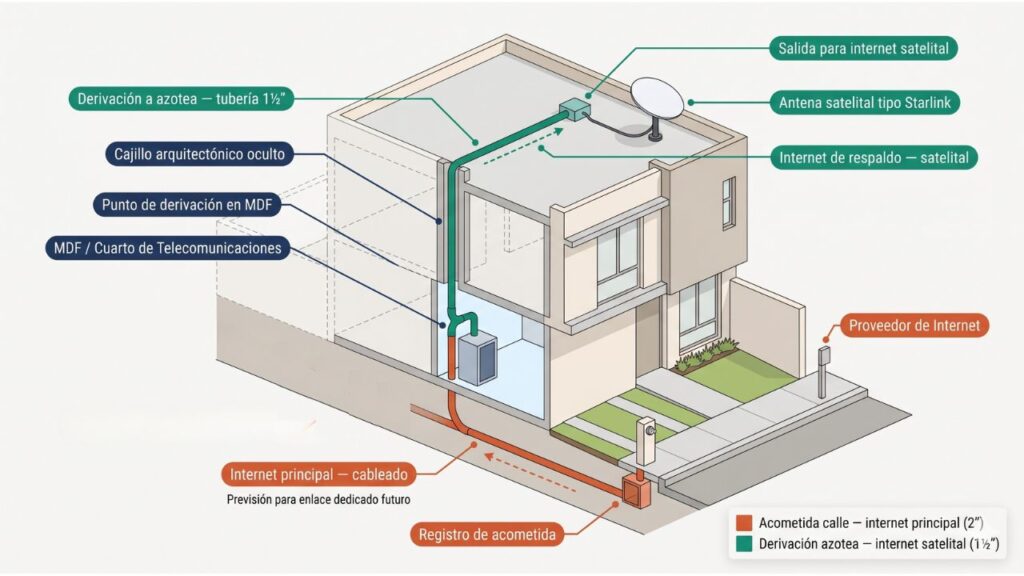

Acometida Internet en Proyectos Mediano y Alto Nivel – Complejos Residenciales Modernos que cuentan con tuberías subterráneas para Internet
Nuestra recomendación para proyectos de mediano y alto nivel: instala siempre una tubería de 2 pulgadas hacia la calle, sobre todo en complejos residenciales modernos donde los proveedores de internet entregan por tuberías subterráneas. Suena exagerado 2 pulgadas, porque las fibras ópticas suelen ser muy delgadas pero tiene tres ventajas concretas:
Capacidad para fibra óptica dedicada. Algunos carriers empresariales de alta confiabilidad requieren tubería de 2″ para instalar un enlace dedicado. Si ya está, no hay costo extra. Una tubería de 2″ enterrada vale una fracción del costo de romper banqueta, patio o losa para instalarla después. Es el tipo de previsión que los clientes agradecen años después.
Espacio para dos internets. Puedes meter el cable del proveedor principal y dejar espacio para un segundo proveedor de respaldo. Hoy internet es como el agua caliente: si se va, hay tristeza y caos.
Derivación hacia azotea. Prever una salida hacia el techo con tubería hoy en día también le da la posibilidad a los clientes de agregar en el futuro un internet satelital (Starlink u otro) sin romper losa o hacer improvisaciones de mala calidad.

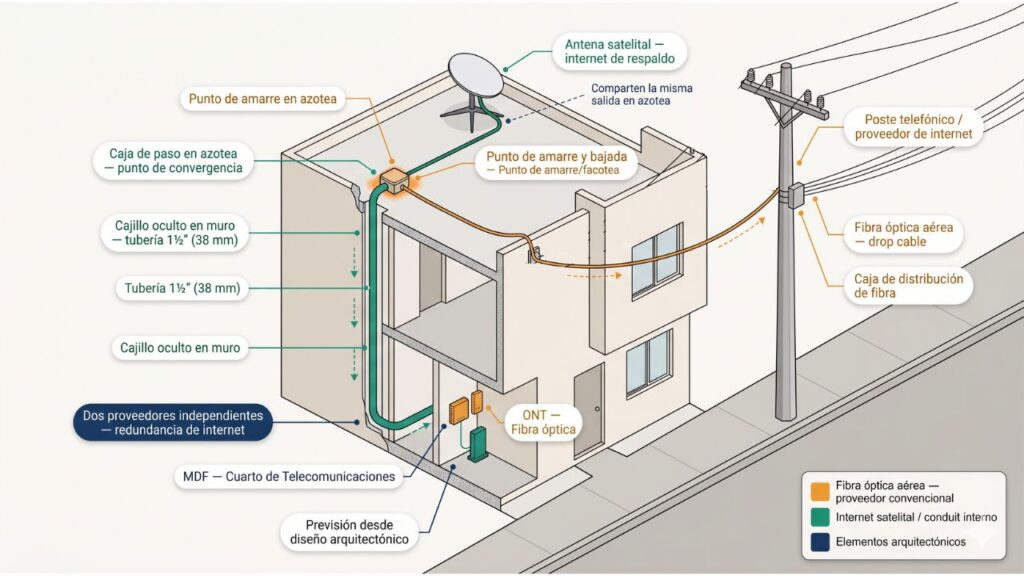

Acometida Internet en Proyectos con servicios de Internet Aéreos a través de postes telefónicos o postes de electricidad.
En estos escenarios la acometida para servicios de Internet debería considerarse desde el techo para que sea muy fácil a los proveedores de internet por fibra óptica llegar por medio de las azoteas, igualmente ésta tubería podría ser útil para Internet redundante satelital tipo Starlink:

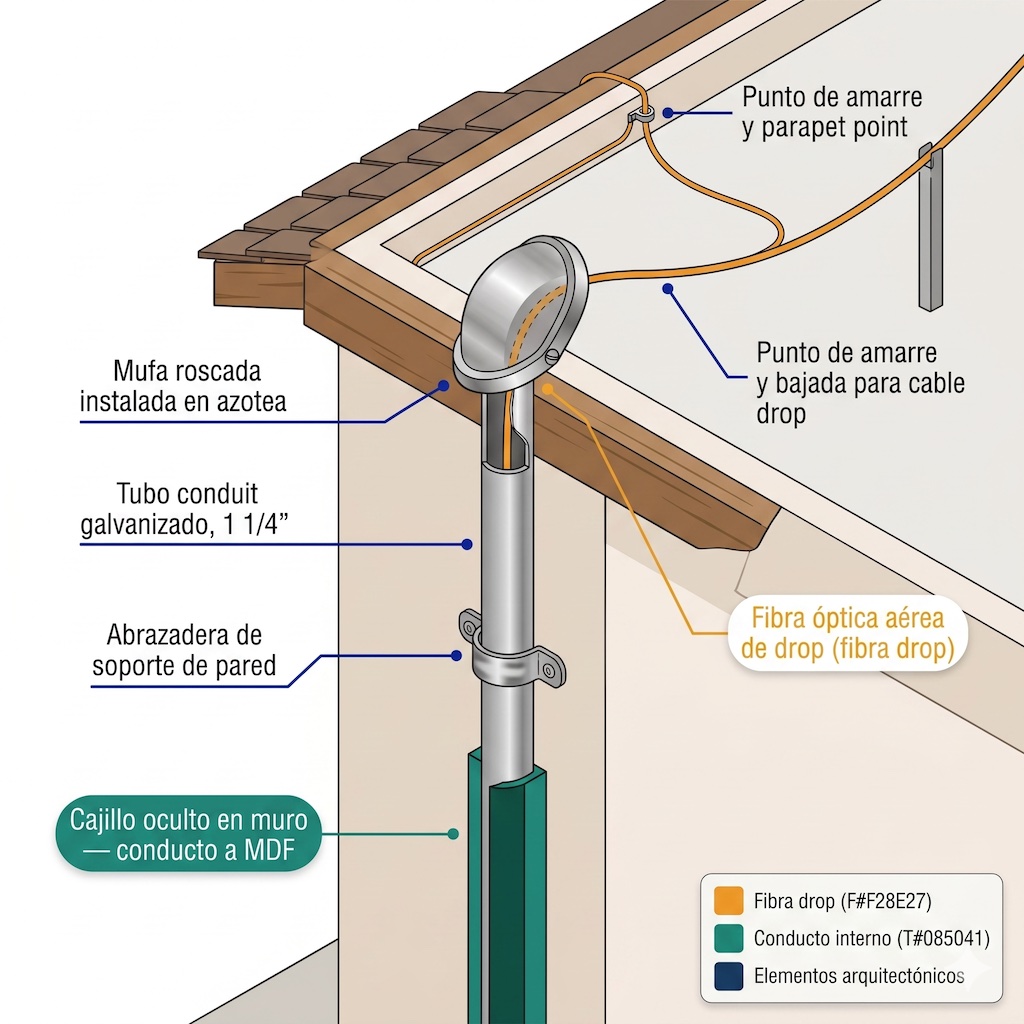

Para recibir la fibra a la entrada del techo del domicilio podría considerarse una entrada tipo mufa eléctrica para impedir también el acceso de agua a la tubería:
Cada dispositivo, su propio cable: el principio de las instalaciones de Voz y Datos
La instalación eléctrica conecta varios contactos en serie en el mismo circuito. La instalación de Voz y Datos funciona al revés: cada dispositivo necesita su propio cable independiente que llega directo al cuarto de telecomunicaciones. A esto se le llama topología en estrella.
¿Qué significa esto en la práctica? Que en un proyecto residencial o comercial típico, los dispositivos que requieren su propio cable de red son:
| Dispositivo | Cables requeridos | Comentario |
| Punto de acceso Wi-Fi (AP) | 1 por AP | Un AP WiFi en zonas abiertas libres de muros para hasta 150 m² de cobertura, recomendable 1 AP WiFi de baja intensidad por cada habitación. |
| Cámara IP de seguridad | 1 por cámara | El cable también puede dar energía (PoE) |
| Control de acceso / lector de tarjeta | 1 por dispositivo | Puertas, barreras, torniquetes |
| Intercomunicador IP | 1 por unidad | Timbre, panel de entrada, monitor interior |
| Televisor smart (recomendado) | 1 por TV | Más estable que Wi-Fi para streaming |
| Equipo de cómputo fijo | 1 por puesto de trabajo | Recomendado para Oficinas, áreas de Cine, residencias con salas de conferencias |
| Bocina de audio IP | 1 por zona | Proyectos con audio distribuido |
Si hacemos el ejercicio con un proyecto residencial de cuatro plantas como el del video, podemos ver rápidamente que estamos hablando de 20 a 40 cables o más — todos partiendo desde el cuarto de telecomunicaciones hacia cada rincón del inmueble.
Regla de oro para el arquitecto:
En el diseño de canalización, nunca pienses en una tubería para “la red”. Piensa en cuántos dispositivos habrá en cada zona y diseña la tubería para esos cables más un 30% de reserva para el futuro.
Tuberías para cableado estructurado: la guía rápida para el proyecto
El cable de red (Cat 5e, Cat 6 o Cat 6A) tiene un diámetro de entre 5 y 8.5 mm dependiendo de la categoría. La tubería que lo contiene debe cumplir dos condiciones: tener capacidad suficiente y permitir que el cable se instale sin daño.
Esto lo veremos más adelante en otra capítulos de esta mini serie de cursos.
El radio de curvatura: por qué el cable de red no se dobla como el eléctrico
El cable de red tiene una limitación crítica que el eléctrico no tiene: no puede doblarse en ángulos cerrados. Si se dobla más de lo permitido, los pares internos se deforman y el rendimiento cae, de hecho, el forro de los cables ethernet suele ser muy chismoso porque se decolora ligeramente en las zonas donde hubo torsión o tensión mecánica lo cual hace muy fácil detectar una mala instalación.
Fill ratio: no llenes la tubería al 100%
Un error frecuente es calcular cuántos cables caben teóricamente en una tubería y llenarla hasta ese límite. La norma TIA-569-D establece un fill ratio máximo del 40% de la sección interior — es decir, los cables no deben ocupar más del 40% del área disponible.
¿Por qué? Tres razones:
- Jaloneo sin daño. Con la tubería a más del 40%, el instalador tiene que forzar el cable, lo que introduce tensión mecánica y puede comprometer el rendimiento.
- Calor. Los cables generan calor por resistencia. Una tubería saturada no disipa bien y puede degradar el aislamiento a largo plazo.
- Expansión futura. El 60% libre es la reserva para el día que el cliente quiera agregar una cámara o un AP sin abrir pisos.
Lo que debes llevarte de esta primera parte
El cableado estructurado (Voz y Datos) es una instalación especializada que debe diseñarse desde el anteproyecto arquitectónico, no improvisarse al final de obra. Los puntos clave de esta primera parte:
- Define desde el diseño el cuarto de telecomunicaciones: espacio, climatización, energía dedicada.
- La acometida de internet debe ser de 2″ y prever derivación a azotea.
- Cada dispositivo (AP, cámara, control de acceso) necesita su propio cable independiente.
- La tubería mínima para cableado estructurado moderno es ¾” — y el estándar de obra nueva es 1″.
- El fill ratio máximo es 40% de la sección interior de la tubería.
- El cable de red no se dobla como el eléctrico: respeta siempre el radio mínimo de curvatura.
- El cableado estructurado no lo instala el electricista — requiere especialistas certificados.
Mira el Video asociado a esta primera parte del Mini Curso de Voz y Datos (Cableado Estructurado) para Arquitectos
