AirFiber AF-5XHD – Enlace punto a punto Gigabit

Comparte nuestro artículo:

AirFiber AF-5XHD de Ubiquiti

Desde el nombre sabemos que lo que Ubiquiti pretende es crear un enlace con capacidad de fibra óptica de 1 Giga pero a través del aire con radio frecuencia.

La serie Airfiber y AF-5XHD son radios backhaul punto a punto diseñados para pasar todo el tráfico como si fuera una fibra o troncal. Lo que pases pasa, sin necesidad de declarar vlans, como si un cable imaginario aéreo uniera 2 sitios.

Ubiquiti AF-5XHD Radio

airfiber-af-5xhd

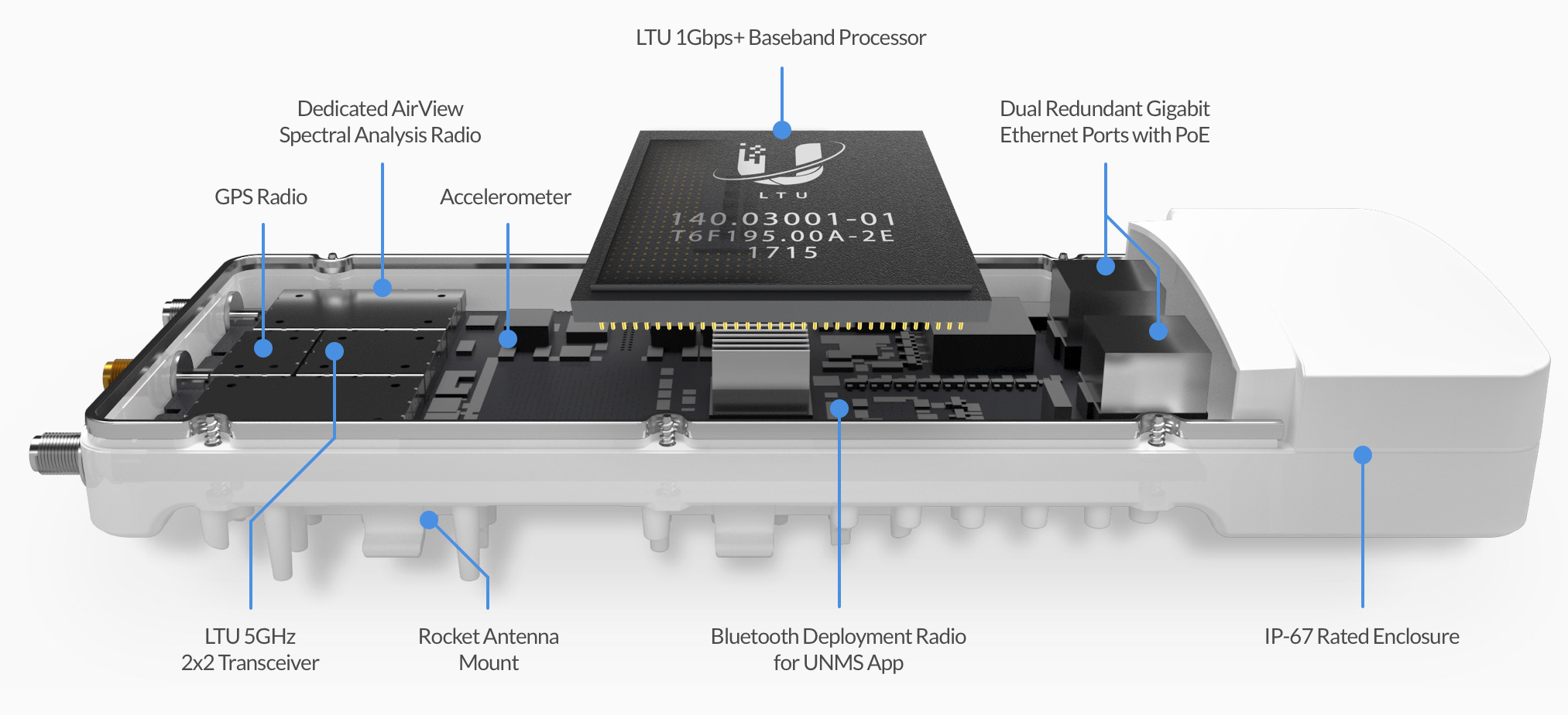

Éste modelo en particular es muy versátil. Utiliza la banda de 5 GHz pero dejando atrás la base de tecnología WiFi para implementar una comunicación de radio propietaria de Ubiquiti llamada LTU (Long Term Ubiquiti) que permite elegir anchos de canal de 10, 20, 30, 40, 50, 60, 80, 100 MHz y tasas de transmisión de hasta 2  Millones de paquetes por segundo (Mpps) usando modulación QAM 4096.

af5xhd-feature-chip-2x-jpg

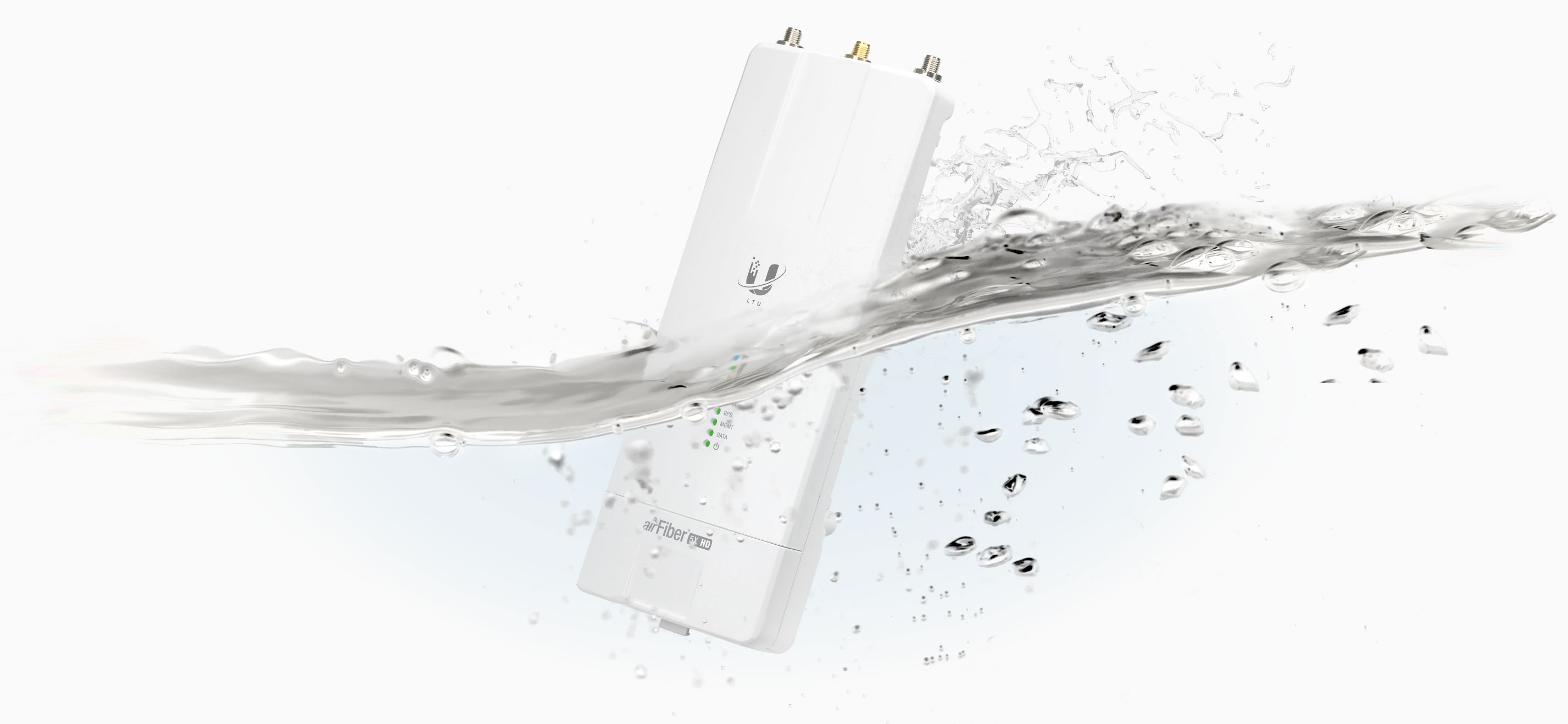

Empacado en un robusto empaque de larga duración IP67 capaz de soportar ambientes extremos enfocado a alta confiabilidad:

af-5xhd-ip67

Algunas de las funcionalidades principales para las que fue diseñado éste equipo:

  • Potencia de salida automática. Esto permite que de forma dinámica elija la potencia que mejor desempeño ofrezca.
  • Radio Uplink y Downlink programable. Se puede configurar para ser simétrico o asimétrico dependiendo de las necesidades de cada proyecto.
  • Separar las frecuencias de transmisión de las de recepción. Con el fin de evitar interferencias que pueden ser distintas de cada extremo, el radio permite elegir frecuencias distintas para transmisión (TX) y para recepción (RX).

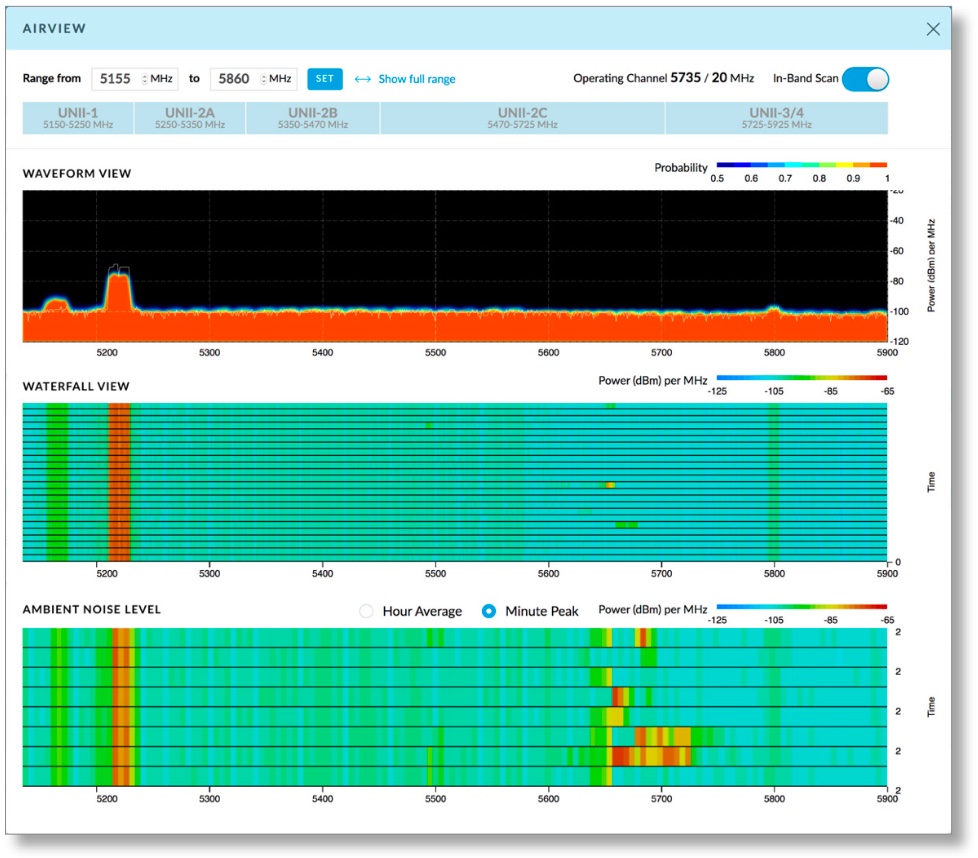

  • Análisis de espectro con un radio dedicado. Permite realizar un análisis en tiempo real del espectro de frecuencias halladas en el entorno sin interrumpir la operación del enlace.

analisis-espectro-airfiber-af-5xhd



Antenas Compatibles

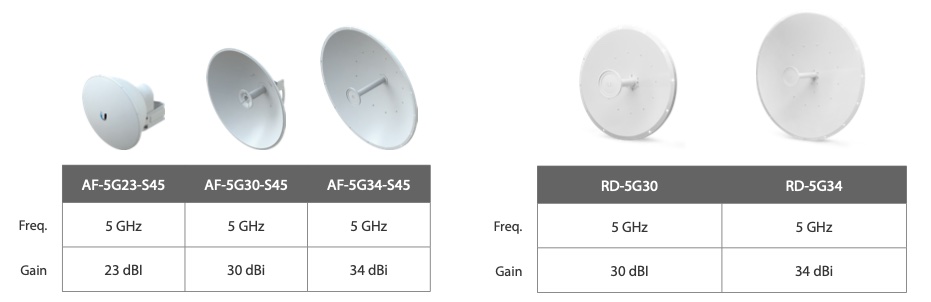

El rango de antenas compatibles es muy variado, por parte de Ubiquiti se recomiendan los siguientes modelos según el alcance y ganancia requerido:

  • AF-5G23-S45
  • AF-5G30-S45
  • AF-5G34-S45
  • RD-5G30
  • RD-5G34

antenas-compatibles-airfiber-af-5xhd

Para saber más sobre antenas y su uso en WiFi da click aquí.



Ubiquiti airOS LTU Software

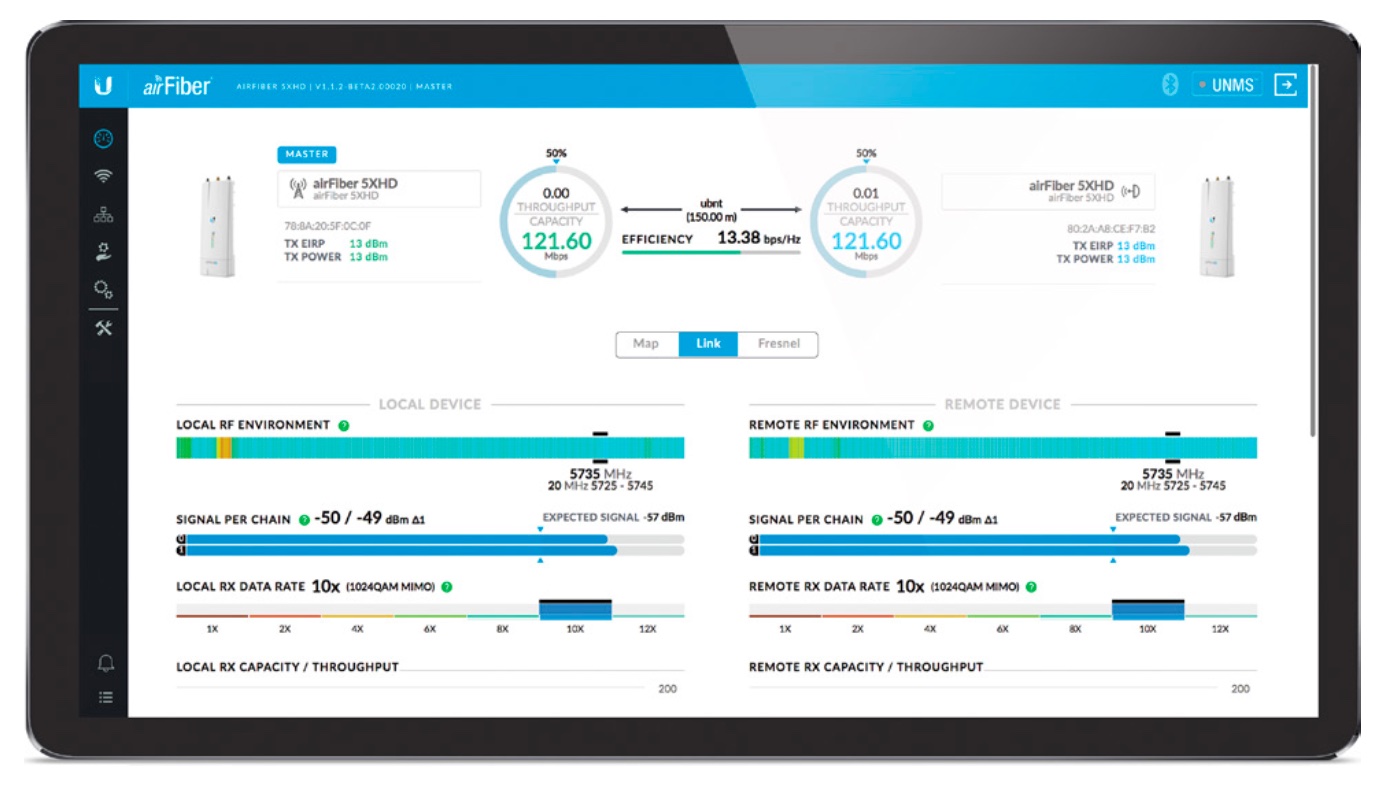

El software y su configuración es muy intuitiva y permite ver de forma gráfica las condiciones generales del enlace, la velocidad alcanzada y eficiencia del enlace.

airfiber-af5xhd-configuracion

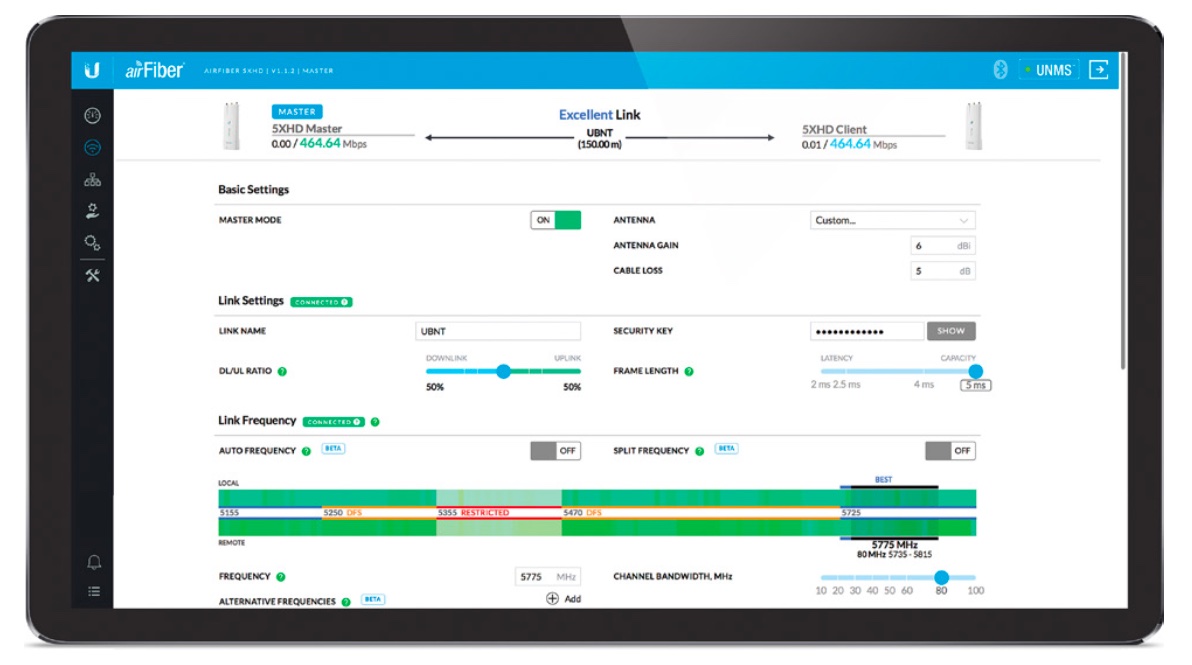

Nos muestra donde están los canales con menor ruido para elegir en función de ello el mejor grupo de canales mostrando también los canales DFS que tienen preferencia para uso de radares, satélites, etc con el fin de no elegirlos por error o elegirlos conociendo el riesgo.

airfiber-af5xhd-seleccion-canal



¿Dónde usar éstos Radios para enlaces Punto a Punto?

Principalmente en largas distancias, se pueden tener distancias cortas también de 100 metros pero para ello Ubiquiti ya liberó una serie de radio punto a punto de corta distancia, por lo que Airfiber está orientado a distancias principalmente de kilómetros, hasta un límite teórico de 40 km donde se perdería la linea de vista.

Es ideal para enlazar oficinas con linea de vista, para ser usado por WISP (Wireless Internet Service Provider) para llevar internet a zonas rurales, lugares de condiciones extremas de temperatura de -40 a 55ºC, o condiciones de lluvia torrencial y alta humedad.



Mini Video del Kit AF5X-HD-23-S45:



¿Necesitas una solución Punto a Punto o buscas equipos Ubiquiti Networks?
